CONTADOR DEL 0 AL 7 (EN DECIMAL) CON FLIP FLOP JK DE FLANCO NEGATIVO USANDO EL INTEGRADOR 7473 Y EL DECODIFICADOR 7447

ENLACE DE DESCARGA : SIMULACIÓN Y ARCHIVOS ÚTILES
OPCIÓN 1: http://eunsetee.com/edIR​
OPCIÓN 2: https://www.up-4ever.org/wk0mdy3a02t5

En este contador asincrónico con Flip-Flop T, en vez de conectar la salida Q de los biestables a las entradas de reloj de todos los flip-flop después del primero (como en el caso del contador ascendente), se conecta a la salida Q (Q negada).

El resultado que se obtiene es un contador asincrónico descendente.

La cuenta en este caso se inicia en 7 (111 en binario) y termina en 0 (000 en binario). Son 8 cuentas.

AHORA puedes hacer el curso de ELECTRÓNICA DIGITAL - Nivel 1, totalmente GRATIS, puedes acceder al aula virtual en: http://aprobarfacil.com/moodle/course...

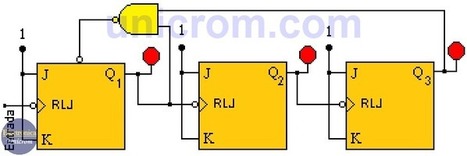

En los contadores asíncronos la salida Q de un biestable JK se utiliza como reloj del siguiente biestable.
