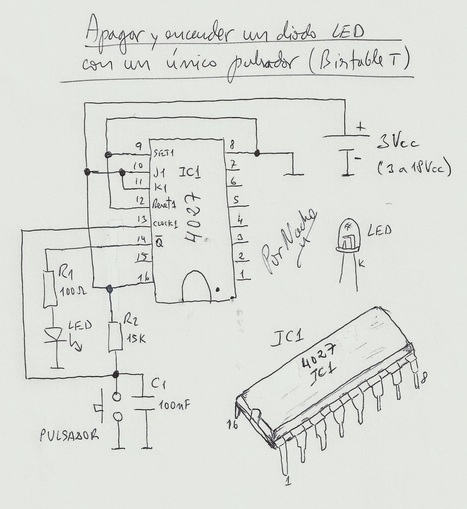

Este circuito lo hice a partir de un biestable JK (Jack Kilby), y funciona como un Biestable T (Toggle), es decir, que por cada flanco activo de la entrada de reloj (Clk), la salida del biestable cambia de estado.
En este circuito conecto un pulsador a la entrada de reloj para que la salida del biestable cambie cada vez que lo pulsemos. El condensador C1 lo añado para minimizar el efecto rebote del pulsador. Cuando oprimimos el pulsador (al soltarlo, activo por nivel alto) el LED se enciende o se apaga, dependiendo del estado  que presente antes.
El Biestable o Flip-Flop es capaz de almacenar un bit de información, conservando el estado de 0 o 1 hasta que aplicamos el impulso de reloj correspondiente (síncrono) que provoca su cambio de estado.
